FZB型氟塑料襯里自吸離心泵

概述

一、產品概述：

FZB系列氟塑料自吸離心泵是結合非金屬泵的工藝設計制造。泵體采用金屬外殼內襯氟塑料，過流部件采用氟塑料合金制造，泵蓋、葉輪等均用金屬嵌件外包氟塑料整體燒結壓制而成，軸封采用外裝式的波紋管機械密封，靜環選用99.9%氧化鋁陶瓷（或氮化硅），動環采用四氟填充材料，其耐腐耐磨密封性好。泵的進出口均采用鑄鋼體加固，以增強了泵的耐壓性。實際使用顯示，該泵具有耐腐、耐磨、耐高溫、不老化、機械強度高、運轉平穩、結構合理、密封性能可靠、拆卸檢修方便、使用壽命長等優點。

二、主要特點：

FZB自吸泵最突出的特點就是具有自吸功能，可抽送低于泵安裝位置以下的液體，且性能穩定，操作簡單，只需在泵第一次使用前灌液后，第二次及以后使用則無需灌液，直接開機即可，自吸高度可根據介質密度在2至4米內確定。

三、主要用途：
FZB自吸泵的過流部件采用氟塑料制造，且又具有自吸功能，因此，F(xiàn)ZB自吸泵的用途，如：將地下槽中的腐蝕性液體抽送至目標地點，將底端無出口的酸堿槽中的酸堿抽送到目標地點，或用于多個酸槽之間的循環，或用于卸酸等。

技術參數

流量：1.5～60m3/h；

揚程：15～50m；

轉速：2900r/min；

功率：1.5～15KW；

進口直徑：25～80mm；

適用溫度：-20℃～120℃。

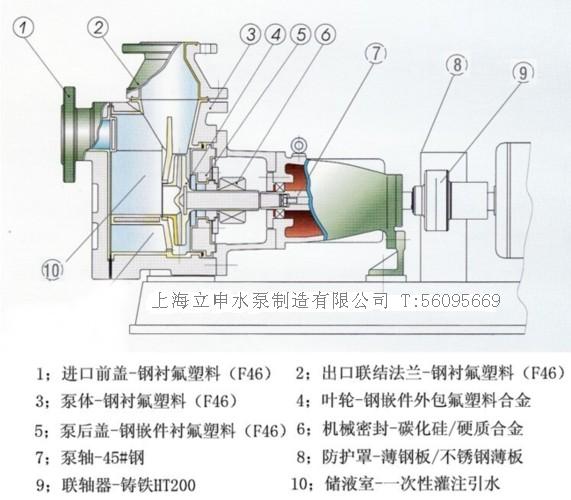

結構簡圖

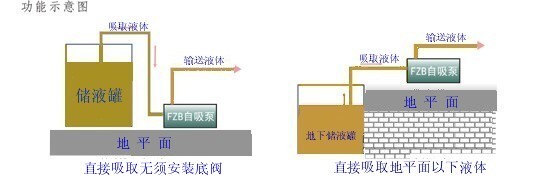

FZB氟塑料自吸泵安裝示意圖：如下（一次灌引水后，再次啟動無須灌引水與普通離心泵一樣直接啟動即可）

型號意義

50 F   Z   B - 30 L
┬    ┬ ┬ ┬    ┬   ┬
│    │ │ │    │   └──長支架聯接
│    │ │ │    └────設計揚程
│    │ │ └───────單級單吸懸臂式離心泵
│    │ └─────────具有自吸功能
│    └────────────過流部件材料為氟塑料
└─────────────—吸入口直徑

性能參數

型號						自吸高度
	流量	揚 程	口徑		電機功率	(m)	轉 速
	(m3/h)	(m)	(mm)		(Kw)		（r/min)
25FZB-20	1.5	23	25	25	1.5	3	2900
	3.6	20
	4.5	17
40FZB-20	5	22	40	40	3	3	2900
	8	20
	10	17
40FZB-30	5	33	40	40	3	3	2900
	8	30
	10	25
50FZB-20	8	25	50	50	3	3	2900
	12	20
	15	17
50FZB-30	8	33	50	3	3	3	2900
	12	30
	15	25
50FZB-45L	8	48.5	50	32	7.5	3	2900
	12	45
	15	40
65FZB-20L	20	23	65	50	4	3.5	2900
	25	20
	30	17
65FZB-30L	20	33	65	50	7.5	3.5	2900
	25	30
	30	25
65FZB-40L	20	42	65	50	11	3.5	2900
	25	40
	30	30
65FZB-45L	20	47	65	50	11	3.5	2900
	25	45
	30	40
65FZB-50L	20	52	65	50	15	3.5	2900
	25	50
	30	45
80FZB-20L	30	23	80	65	5.5	, 4	2900
	40	20
	50	15
80FZB-30L	40	33	80	65	11	4	2900
	50	30
	60	25
80FZB-45L	40	48.5	80	65	15	4	2900
	50	45
	60	40
注：若FZB氟塑料自吸泵規格型號超出此范圍，我廠可根據用戶要求予以調整（或致電021-56095669）
