微型隔膜泵
DP-130微型塑料直流電動隔膜泵
一、微型電動隔膜泵產品特點:
1.噪音低、耐腐蝕、壓力高,自吸高度5m.
2.介質溫度可達60℃.
3.允許干運轉.
4.內裝壓力開關以保護泵運轉時不受損壞.
5.內裝溢流閥控制泵的
下一個：DP-125微型直流塑料電動隔膜泵 上一個：DP-60微型隔膜泵
目錄
概述
一、DP-130微型塑料直流電動隔膜泵泵產品特點:
1.噪音低、耐腐蝕、壓力高,自吸高度5m.
2.介質溫度可達60℃.
3.允許干運轉.
4.內裝壓力開關以保護泵運轉時不受損壞.
5.內裝溢流閥控制泵的正常運行.
6.拆裝方便.
7.采用安全低電壓,保證人身安全.
二、DP-130微型塑料直流電動隔膜泵產品用途:
1.適用于家用自來水增壓、汽車沖洗、輪船上海水淡化.
2.適用于反滲透純水機、水處理設備、過濾機、噴霧裝置、化工計量加液及衛生、環保、印刷等行業中使用.
安裝指南
1.安裝時,需拔出隔膜泵進出口的封蓋.
2.裝有隨泵附帶的進出口接頭,DP-130 DP-125 DP-100 DP-60型隔膜泵進出口采用ZG3/8″外牙G29/64″彎管接頭;DP-35隔膜泵進出口采用3/8″外牙軟管接頭.
3.泵應按水平安裝;如需垂直安裝時,泵頭應朝下.
4.在泵的進出管道中安裝一個過濾器,這是泵有效使用的保證.(DP-35型泵頭內已裝有過濾網,無需安裝過濾器).
5.泵的底座分尼龍底座,鐵底座橡膠腳柱.
尺寸圖

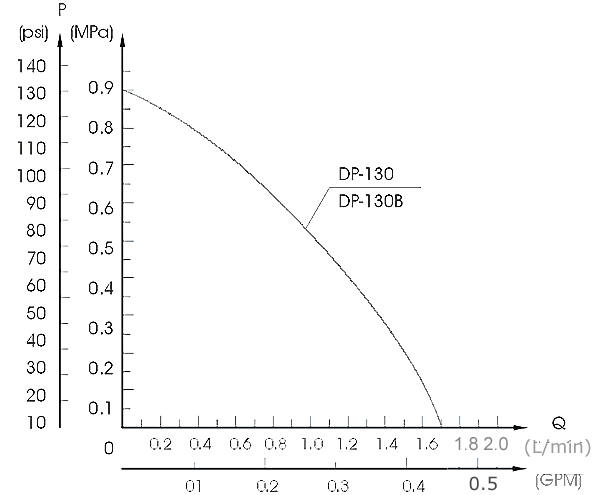

性能曲線圖
性能參數
|
型號 |
電壓 |
最大出流 |
最大流量 |
轉速 |
最高壓力 |
吸程 |
調壓開關 |
功率 |
|
(VDC) |
(A) |
GPM(L/min) |
(r/min) |
Psi(MPa) |
(m) |
Psi(MPa) |
(W) |
|
|
DP-35 |
12 |
7 |
2.5(9.5) |
1200 |
35(0.24) |
5 |
35(0.24) |
40 |
|
24 |
4.8 |
3.2(12) |
1300 |
35(0.24) |
5 |
35(0.24) |
40 |
|
|
DP-60 |
12 |
6 |
1.3(5.0) |
1200 |
60(0.42) |
5 |
60(0.42) |
40 |
|
24 |
3 |
1.3(5.0) |
1200 |
60(0.42) |
5 |
60(0.42) |
40 |
|
|
DP-60N |
12 |
6 |
1.3(5.0) |
1200 |
60(0.42) |
5 |
60(0.42) |
40 |
|
24 |
3 |
1.3(5.0) |
1200 |
60(0.42) |
5 |
60(0.42) |
40 |
|
|
DP |
12 |
3.5 |
0.8(3.0) |
375 |
60(0.42) |
5 |
- |
20 |
|
DP-100 |
24 |
1.1 |
0.32(1.2) |
375 |
100（0.68） |
5 |
100（0.68） |
10 |
|
DP-100(A) |
24 |
1.1 |
0.32(1.2) |
375 |
100（0.68） |
5 |
100（0.68） |
10 |
|
DP-125 |
24 |
1 |
0.26(1.0) |
375 |
125（0.86） |
5 |
125（0.86） |
10 |
|
DP-130 |
24 |
1.2 |
0.45(1.7) |
470 |
130(0.90) |
5 |
/ |
15 |
|
12 |
2.2 |
0.45(1.7) |
470 |
130(0.90) |
5 |
/ |
15 |
|
|
DP-130(B) |
12 |
2.2 |
0.45(1.7) |
470 |
130（0.90） |
5 |
125（0.86） |
15 |
2、單位換算：GPM-加侖/分；L/min-升/分；psi-磅/平方英寸；1加侖（美國）=3.785升；1MPa=145psi；
3、本公司備有各類型的變壓器，若用戶無系統變壓設備，可增購適用變壓器，以使隔膜泵正常運轉；
4、DP-60N微型電動隔膜泵“N”代表丁晴耐油膜片。
