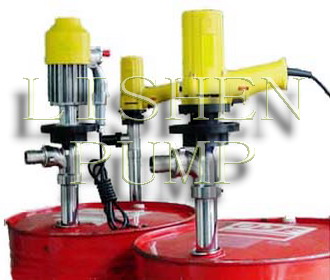

油桶泵|SB油桶泵

SB系列電動抽液泵（油桶泵）是輕便型管式軸流泵，具有效率高，使用、維修方便等特點。該系列泵用于化工、石油化工、精細化工、染料化工、環保、水處理、醫藥、食品等部門抽吸不同液體。如在易燃易爆場合使用，可選用防爆型電動抽液泵|油桶泵。

產品說明書下載點擊獲取產品安裝圖紙

下一個：CYZ-A系列自吸離心油泵上一個：返回列表

概述

一、主要描述:

SB系列電動抽液泵（油桶泵）是輕便型管式軸流泵，具有效率高，使用、維修方便等特點。該系列泵用于化工、石油化工、精細化工、染料化工、環保、水處理、醫藥、食品等部門抽吸不同液體。如在易燃易爆場合使用，可選用防爆型電動抽液泵|油桶泵。（SB-3型、SB-4型）使用防爆型電動抽液泵時應按CB38361-2《爆炸環境用防爆電氣設備》有關規定并正確使用防爆插頭插座。
SB系列插桶泵(油桶泵，電動抽液泵)可以直接插入物料桶（最大適用于符合GB/325-1991標準的鋼桶）中抽取桶中液體。可輸送各種油料、帶腐蝕性化學藥水、其他液體。根據所輸送的液體性質，泵體沾濕部分材料可選用鋁合金、不銹鋼，316不銹鋼等組成。驅動電機配備單相標準電機，防爆電機，高轉速電機等多種選擇。根據材質,電機不同，型號可分為： SB-1，SB-2,SB-3,SB-3-1,SB-4,SB-5,SB-6,SB-7，SB-8系列鋁合金，不銹鋼或防爆型。該系列泵可按防爆區域和非防爆區域選用，凡在防爆區域使用配置防爆型電機，這類電機分三種機組型號，當使用條件含各種易燃易爆混合時，應選用最高組級。
該系列泵可輸送酸、堿、鹽、油品、飲料等介質，用于化工、石油化工、精細化工、染料化工、環保、水處理、醫藥、食品等部門。同時適用于中小型油田、油庫、煉油廠、加油站、農機站、企事業單位、車隊、車輛船舶等輸送汽油、煤油、柴油、輕質燃油的理想工具 .

二、電動油桶泵使用說明：

1、使用規定電壓：線路電壓不超過抽液泵銘牌上所規定電壓的±10%方可使用。
2、如何裝備：開箱后按結構示意圖裝配，接上電動機（1）并緊接連手機（2）使之泵體與電機為一體（3）上接好出水輪管
3、使用前檢查各部件外型完好才能開機使用。
4、本泵不宜作空運轉，使用時，抽吸完畢，即停泵，否則會加速葉輪密封件軸承等磨損。也可能磨損泵管，因本泵電機空載轉速可達10000轉/分。
5、及時調換電刷，電刷磨損到將不能使用時，須及時調換（2只電刷同時調換）否則會使電刷與換向器接觸不良引起環損，損壞換向器，嚴懲時會燒壞電樞。
6、在下列情況下不得使用，在使用過程中如發現絕緣損壞，電源線工電纜護套破裂，插頭插座開裂或接觸不良，以及斷續運轉，出現嚴懲火花等故障時，電機外殼操作時，應立即進行修理。在未修復前不得使用。
7、防止過載，使用時，凡遇轉速異常或降低時，應即停機檢查是否有雜物卡住葉輪或電機是否發生故障，抽液泵因故剎車時必須立即切斷電源。
8、使用工具要愛惜，所有抽涂泵要小心輕放避免受到?jīng)_擊。

維修保養

1、經常加脂，電動抽液泵為高速運轉，潤滑脂易于揮發，故必須使軸承處的潤滑能保持清潔，并注意添換。
2、經常檢查維修，電動抽液泵應經常檢查，維修，須檢查電源線：內接線，插頭，開關是否良好，絕緣電阻是否正常，刷尾座是事松動，換向器與電刷接觸良好，電樞繞級擴定子繞組是否是有適中斷路現象，軸承及轉動零件是否的損壞等等。
3、保存好每零件和調換相同零件，在拆檢本抽液泵時，應保存好每個零件，要特別注意隔爆零件的隔爆面不能使其損傷拉毛包括絕緣襯墊及套管，如有損壞，必須調換上新的相同零件，不得采用低于原材料性能的代用材料或原有規格不符的零件，裝配時應將所有零件按原先位置裝好，不能遺漏。
4、注意絕緣電阻，長期擱置不用的或在潮濕環境中使用的電動抽液泵，使用前必須用500伏兆歐表測量繞組的絕緣電阻。如繞組與電機殼間絕緣電阻小于7兆歐時，必須對繞組進行干燥處理。
5、注意保存，電動抽液泵應放于干燥，清潔和沒有腐蝕性氣體的環境中。

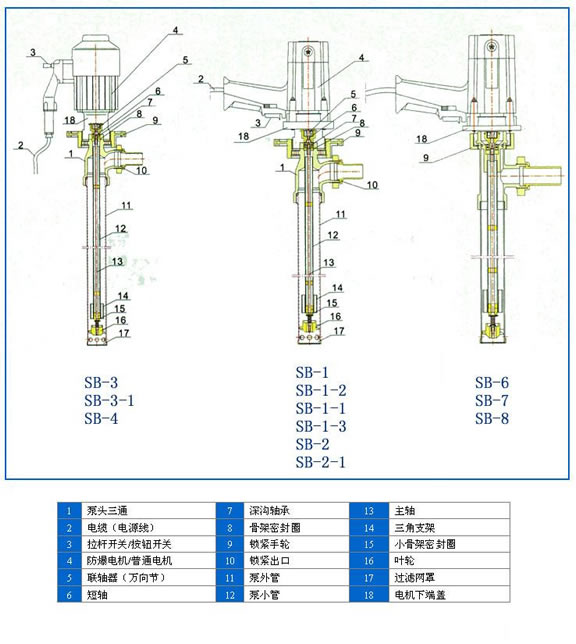

結構簡圖

使用與維護

1、全新或長期擱置不用的電動抽液泵，開箱后用500伏兆歐表測量所有帶電零件與可能觸及的金屬零件之間絕緣電阻，在接近工作溫度時應不低于7兆歐。

2、使用前，須檢查各接線柱是否牢固，接地線必須可靠牢固。
3、檢查電源電壓是否與額定電壓相符，不能超過或低于額定電壓10%的電源上使用。
4、使用本泵時，切勿有損電線，避免水、油進入電機、開關、電器部位。
5、禁止在含有易燃和腐蝕性氣體條件下工作，以保證安全生產及各電氣原件的正常工作。
6、使用中如發現有異常雜音時，應立即停機，檢查原因，直至設法排除后方可繼續使用。
7、本泵不宜空運轉，使用時吸液完畢立即停泵，因本泵電機空載速可達10000轉/分立左右，否則將會磨壞，萬向節葉輪，嚴重時會損壞泵管。
8、調換電刷：電刷磨損到不能使用時應立即調換，否則會損壞換向器，嚴重會燒壞電機。
9、電動抽液泵應定期檢查，不般至少三個月檢查一次，經常使用的應每月檢修一次，檢修時應該全部拆開，消除內部積塵、油污。如果換向器上積碳過多可用酒精擦洗換向器表面。如有損壞零件，應調換相同零件。
10、不用時請放置在干燥、清潔沒有腐蝕性氣體的環境中。

電動油桶泵隨機備件
1、電刷一付
2、萬向節一套

性能參數

產品名稱	規格型號	流量 m³/h	揚程 m	轉速r/min	功率 KW	口徑 mm	泵體材質	備注
電動抽液泵\|電動油桶泵	SB-1	7.8	7.5	10000	1.1	50/25	不銹鋼	塑料葉輪及出口
	SB-1-2	7.8	7.5	10000	1.1	50/25	不銹鋼	整體不銹鋼
	SB-1-1	6.6	7.5	10000	0.88	50/25	不銹鋼	塑料葉輪及出口
	SB-1-3	6.6	7.5	10000	0.88	50/25	不銹鋼	整體不銹鋼
	SB-2	7.8	7.5	10000	1.1	50/25	鋁合金	塑料葉輪及出口
	SB-2-1	6.6	7.5	10000	0.88	50/25	鋁合金	塑料葉輪及出口
	SB-3	9	10	12000	0.88	50/25	不銹鋼	BT4隔爆塑料葉輪
	SB-3-1	9	10	12000	0.88	50/25	不銹鋼	BT4隔爆整體不銹鋼
	SB-3-316L	3-6-9	10	12000	0.88	50/25	316L	BT4隔爆無軸封設計
	SB-3-RPP	3-6-9	10	12000	0.88	50/25	塑料	BT4隔爆無軸封設計
	SB-4	9	10	12000	0.88	50/25	鋁合金	BT4隔爆
	SB-5-PP-1	0.6	1.5	5600	0.12	32/20	塑料	無刷電機
	SB-5-SS-1	0.6	1.5	5600	0.12	32/20	不銹鋼	無刷電機
	SB-6	6	7	8000	0.55	41/25	不銹鋼	整體不銹鋼
	SB-7	6	7	8000	0.55	41/25	不銹鋼	塑料葉輪及出口
	SB-8	6	7	8000	0.55	41/25	鋁合金	塑料葉輪及出口
	SB-9-PP-1	1.2	2.5	5600	0.37	50/25	塑料	無刷電機
	SB-9-PP-2	2	5	5600	0.37	50/25	塑料	無刷電機
	SB-9-SS-1	0.9	2.5	5600	0.37	45/25	不銹鋼	無刷電機
	SB-9-SS-2	0.6	4	5600	0.37	41/25	不銹鋼	無刷電機
	SB-9-SS-3	1.2	2	5600	0.37	50/25	不銹鋼	無刷電機輸送高粘度
油桶泵	JK-3B	2.4	0-3	2850	0.12	55/20	鋁合金	普通2級電機
	JK-3B G	2.4-3	0-6	2850	0.18	55/20	鋁合金	普通2級電機
	JK-3B P	2.4	0-3	2850	0.12	55/20	不銹鋼	普通2級電機
	JK-3B P G	2.4-3	0-6	2850	0.18	55/20	不銹鋼	普通2級電機
防爆電動油泵	YBYB-40	2.4	0-3	2850	0.12	55/20	鋁合金	隔爆2級電機
	YBYB-40 G	2.4-3	0-6	2850	0.18	55/20	鋁合金	隔爆2級電機
	YBYB-40 P	2.4	0-3	2850	0.12	55/20	不銹鋼	隔爆2級電機
	YBYB-40PG	2.4-3	0-6	2850	0.18	55/20	不銹鋼	隔爆2級電機
氣動插桶泵	FY0.8T	0.8	100		氣源	51/32	不銹鋼
	FY1.2T-1	1.2	100		氣源	60/32	不銹鋼
	FY1.2T-2	1.2	100		氣源	55/32	不銹鋼	標準200L桶螺紋接口
	FY3.2T-1	3.2	100		氣源	72/38	不銹鋼	可輸送粘度12萬CPS
	FY3.2T-2	3.2	100		氣源	55/38	不銹鋼	標準200L桶螺紋接口
	FY5.0T	5.0	100		氣源	88/50	不銹鋼
手搖泵	SH-PP	2.4	12		手搖	32/20	聚丙烯
手搖泵	SH-SS	2.4	12		手搖	32/20	鋼管
