BL型單級臥式離心泵

BL型泵系單級單吸懸臂式直連離心清水泵，此型泵是根據BA型泵基礎上對結構改進，具有外形小、重量輕、結構簡單、安裝方便等特點，可供輸送清水及物理化學性質類似于水的液體之用。

產品說明書下載點擊獲取產品安裝圖紙

下一個：ZX系列臥式自吸離心泵上一個：S、SH型單級雙吸泵

概述

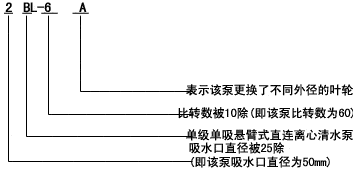

型號說明

結構簡圖

BL型泵的主要另件有：泵體(1)；泵蓋(2)；葉輪(3)；軸(4)；和托架(5)。泵的吐出口與泵的軸線成垂直方向，并可根據安裝使用條件與泵體共同旋轉90°，180°和270°角。本型泵由電機通過彈性聯軸器直接轉動，或通過皮帶傳動裝置進行轉動。

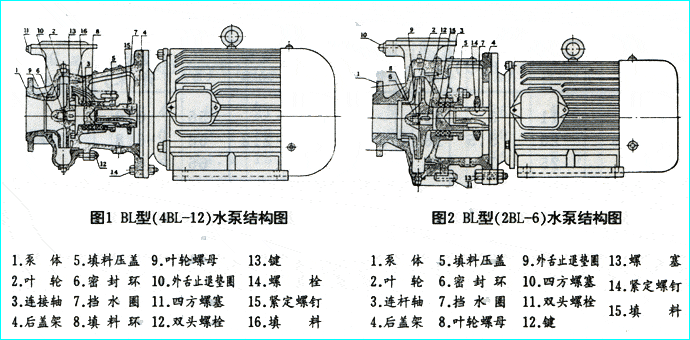

圖1表示BL型水泵的縱剖面結構圖，軸的兩端以單列向心球軸承支承，用稀油潤滑。
圖2代表16種BL型泵的外形圖，圖3是BL型泵的安裝圖，BL型泵的外形尺寸和安裝尺寸附列于后面。
泵體(1)為鑄鐵制成，其內制有逐漸擴散至泵的吐出口成渦形的流道，出口法蘭上鉆有安裝壓力表的管螺孔。
泵蓋(2)為鑄鐵制成，流道為收縮形，與泵體間墊有紙墊，進水口法蘭上鉆有安裝真空表的管螺孔。
葉輪(3)為鑄鐵制成，是單側進水，內有成曲面的葉片，在靠近軸孔處，鉆有幾個孔，以平衡軸向力，但11／2BL-6，2BL-6，2BL-9，3BL-9，3BL-13，4BL-18，4BL-25，葉輪沒有鉆孔，依靠軸承承受軸向力，制造時，經過靜平衡試驗。
軸(4)由優質炭素鋼制成，一端固定葉輪，工作時軸裝配在托架內的球軸承內轉動。
托架(5)為鑄鐵制成，以稀油潤滑的托架有油室，油面應常以油標尺來測量油位。
填料起著密封的作用，防止空氣透入和大量液體滲出，填料密封由填料室，填料壓蓋，填料環，鉛粉油浸石棉繩構成。少量高壓液體通過泵體內的串水孔流入填料室中，起水封作用。填料的松緊程度必須適當，不可太緊，也不可太松，以液體能一滴一滴滲出為準，填料太緊，較易發熱，同時耗費功率，填料太松，液體滲漏大，降低水泵效率，填料內如滲水過多，應按時填加或更換填料。
水泵及電機安裝在一個底座上，用彈性聯軸器聯接，當安裝時，必須注意電機與水泵的軸在同一條中心線上。

性能參數

型號	流量 m3/h	揚程 m	轉速 r/min	功率（KW）		效率（%）	允許吸上真空高度 m
型號	流量 m3/h	揚程 m	轉速 r/min	軸功率	電機功率	效率（%）	允許吸上真空高度 m
11/2BL-6	11	17.4	2900	0.94	1.5	55.5	6.7
11/2BL-6A	9.5	14.2		0.713	1.5	51.5	6.9
11/2BL-6B	9	11.4		0.57	1.1	49	7
2BL-6	20	30.8		2.61	4	64	7.2
2BL-6A	20	25.2		2.08	3	65.5	7.2
2BL-9	20	18.5		1.43	2.2	68	6.8
2BL-9A	17	15		1.07	1.5	65	7.3
3BL-6	60	30		12.3	17	66.3	5.6
3BL-6A	50	37.5		7.98	13	64	7.1
3BL-9	45	32.6		5.56	7.5	71.5	5
3BL-9A	35	25		3.35	5.5	70.8	6.4
3BL-13	45	18.8		2.88	4	80	5.5
3BL-13A	39.5	15		2.02	3	80	5
3BL-13B	34.2	12		1.72	2.2	65	5
4BL-12	90	34.6		10.8	17	78	5.8
4BL-12A	85	28.6		8.7	13	76	6
4BL-18	90	20		6.28	10	78	5
4BL-18A	80	15.2		4.35	5.5	76	5
4BL-25	79	14.8		4.10	5.5	78	5
4BL-25A	72	11		2.87	4	75	5
