IS、IR型單級單吸離心泵

IS、IR型離心泵是臥式單級單吸清水離心泵，用于工農業及城市、排水、消防供水等。供吸送清水及物理化學性質類似水不含固體顆粒的液體。它適用于工農業及城市、排水、消防供水等

下一個：S、SH型單級雙吸泵上一個：ISG立式單級單吸管道離心泵

概述

IS、IR型單級單吸離心泵|IS離心泵概述:
一、IS離心泵的用途和產品特點：
IS、IR型離心泵是臥式單級單吸清水離心泵，用于工農業及城市、排水、消防供水等。供吸送清水及物理化學性質類似水不含固體顆粒的液體。它適用于工農業及城市、排水、消防供水等。
IS、IR型離心泵通用性廣，全系列共140種規格，但只用四種軸；同一規格的軸，軸承，軸封，能互換；全系列泵的懸架也只有四種。泵轉速分為2900和1450轉／分兩種。
性能如下： 2900轉／分 1450轉／分
最大流量： 240米3／分400米3／分
最高總揚程： 125米 55米
最高轉速： 3500轉／分(用于60調波電源時，葉輪直徑有所減少)
最高工作溫度：80℃
允許吸入管路壓力0.3MPa，泵的最高使用壓力1.6MPa。

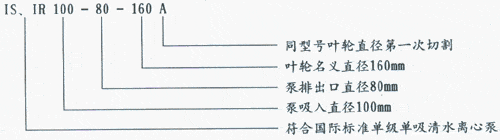

二、IS離心泵型號意義：

三、 IS離心泵結構說明：
    IS、IR型離心泵系根據國家標準ISO2858所規定的性能和尺寸設計的，主要由泵體(1)、泵蓋(2)、葉輪(3)、軸(4)、密封環(5)、軸套(8)及懸架軸承部件(12)等所組成。
    泵的軸向密封環是由填料壓蓋(9)，填料環(10)，和填料(11)等組成，以防止進氣或大量漏水。泵的葉輪如有平衡。則裝有軟填料的空腔與葉輪吸入口相通，若葉輪入口處液體處于真空狀態，則很容易沿著軸套表面進氣，故在填料腔內裝有填料環通過泵蓋上的小孔將泵室內壓力水引至填料環進行密封。泵的葉輪如沒有平衡孔，由于葉輪背面液體壓力大于大氣壓，因而不存在漏氣問題，故可不裝填料環。
    為避免軸磨損，在軸通過填料腔的部位裝有軸套保護，軸套與軸之間裝有O形密封圈，以防止沿著配合表面進氣或漏水。
泵的傳動方式是通過加長彈性聯軸器與電動機聯結的。泵的旋轉方向，從驅動端看，為順時針方向旋轉。
     IS、IR型離心泵的泵體和泵蓋的部分，是從葉輪背面處剖分的，即通常所說的后開門結構形式。其優點是檢修方便，檢修時不動泵體，吸入管路，排出管路和電動機，只需拆下加長聯軸器的中間聯接件，即可退出轉子部件，進行檢修。
     離心泵的殼體(即泵體和泵蓋)構成泵的工作室、葉輪、軸和滾動軸承等為泵的轉子。懸架軸承部件支承著泵的轉子部件，滾動軸承承受泵的徑向力和軸向力。為了平衡泵的軸向力，大多數泵的葉輪前、后均設有密封環，并在葉輪后蓋板上設有平衡孔，由于有些泵軸向力不大，葉輪背面未設密封環和平衡孔。
四、IS離心泵結構說明：
　　IS、IR型離心泵為后開式，拆開泵蓋和葉輪時不需拆卸吸水和排出管路。懸架內裝有兩個滾珠軸承，用機器油或潤滑脂潤滑。泵通過彈性聯軸器由電動機直接驅動。渦室、腳、進水法蘭和出水法蘭鑄成一個整體。
五、IS離心泵的特點：
IS離心泵是根據國際標準ISO2858所規定的性能和尺寸設計的新型單級單吸臥式清水離心泵，其技術標準均向國際標準靠攏，通用性廣，全系列共140種規格，但只用四種軸；同一規格的軸，軸承，軸封，葉輪緊固件等均能互換；全系列泵的懸架也只有四種。泵為后開式，拆開泵蓋和葉輪時不需拆卸吸水和排出管路。懸架內裝有兩個滾珠軸承，用機器油或潤滑脂潤滑。泵通過彈性聯軸器由電動機直接驅動。蝸室、腳、進水法蘭和出水法蘭鑄成一個整體。供吸送清水及物理化學性質類似水不含固體顆粒的液體。它適用于工農業及城市、排水、消防供水等。

故障分析及排出方法

IS IR型離心泵故障情況分析及處理維修方法：

故障	原因	解決方式
1、泵不吸水，壓力表指針劇烈擺動。	灌注引水不夠，管路與儀表連接處漏氣。	檢修底閥是否漏水，在灌足引水，擰緊或修回漏氣處。
2、水泵不出水，真空表表示高度真空。	底閥沒有打開或已堵塞，吸水管路阻力太大，吸水高度過高。	檢查底閥，更換水管，降低吸水高度。
3、壓力表有壓力，但仍不出水。	出水管阻力太大，旋轉方向不對，葉輪堵塞，泵轉速不足。	檢查或縮短水管。檢查電機，清除葉輪內的污物，增加泵轉速。
4、流量低于設計要求。	水泵堵塞，密封環磨損過多，轉速不足。	清洗水泵及管路，更換密封環，增加泵轉速。
5、泵消耗功率過大。	填料壓蓋太緊，并發熱，葉輪有磨損，泵流量增大。	調整填料壓蓋松緊程度，檢查泵軸是否彎曲，更換葉輪，增加出水阻力，降低流量。
6、泵內聲音反常，泵不出水。	吸水管阻力過大，吸入管路漏氣，輸送的液體溫度過高。	檢查吸入管和底閥，堵塞漏氣處、減少吸水高度，降低水溫。
7、水泵振動，軸承過熱。	電機與泵不同心，軸承缺油或磨損。	調整電機軸與泵軸的同軸度，加油或更換軸承。

離心泵外形及安裝尺寸圖

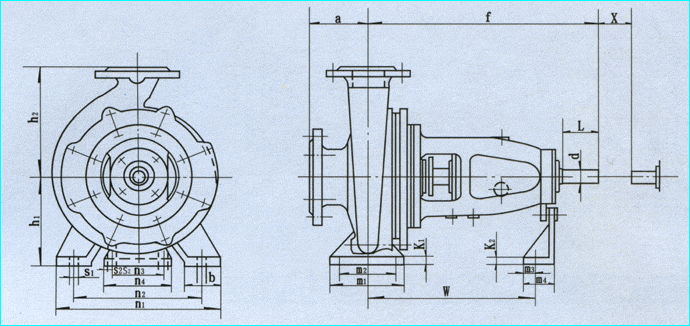

IS、IR型單級單吸離心泵外形尺寸圖：

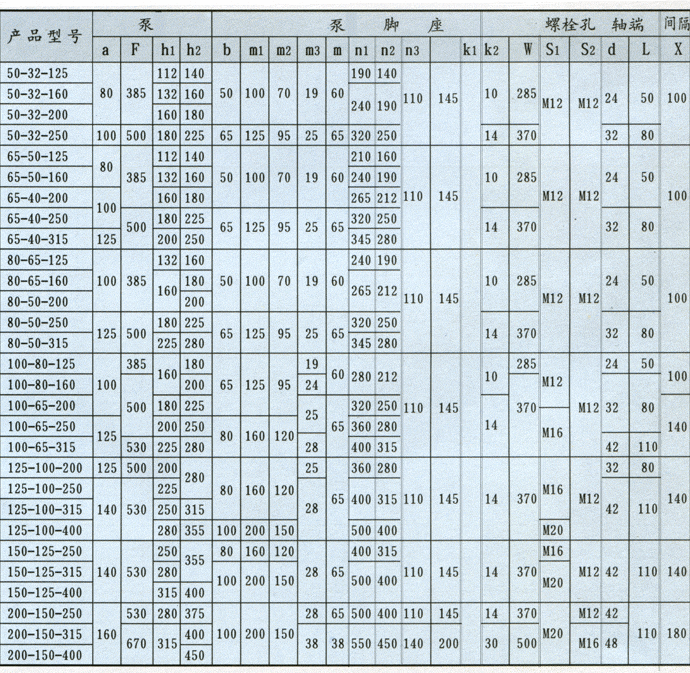

IS、IR型單級單吸離心泵外形尺寸表：

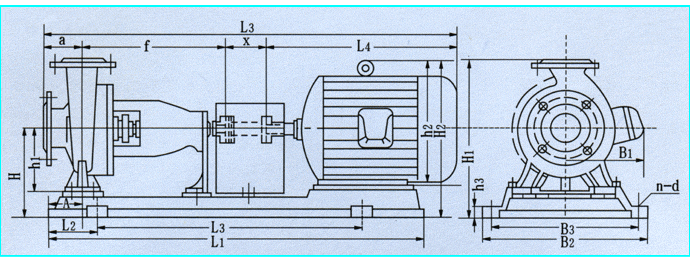

IS、IR型單級單吸離心泵外形安裝尺寸圖：

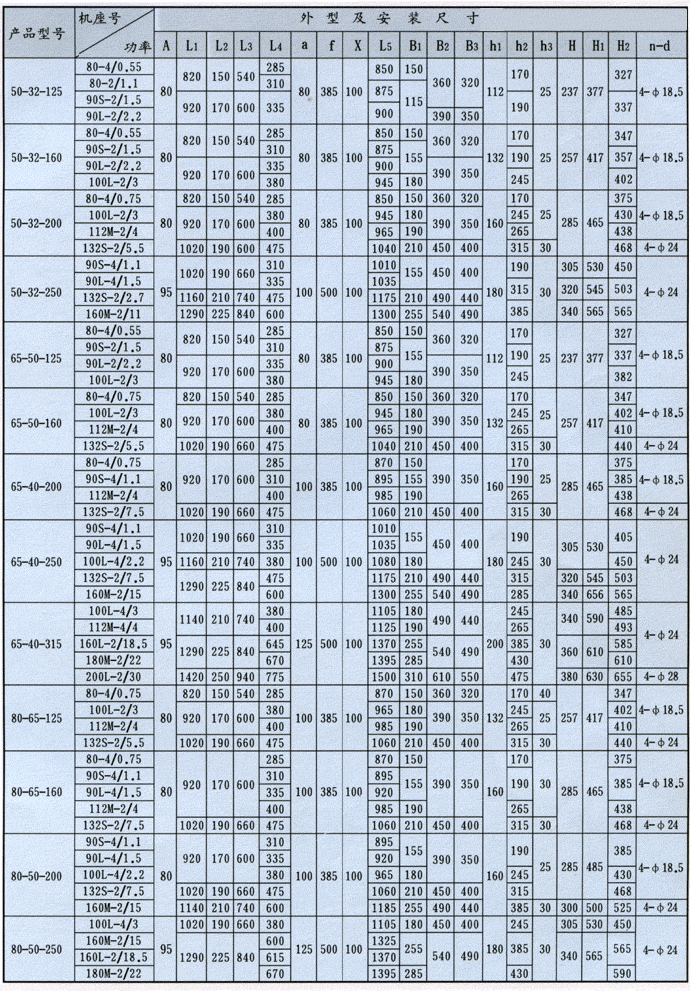

IS、IR型單級單吸離心泵外形安裝尺寸表：

性能參數表

IS、IR型單級單吸離心泵

型號	流量	揚程	轉速	電機功率	口徑mm
型號	m^з/h	m	r/min	KW	吸入	排出
IS50-32-125	12.5	20	2900	2.2	50	32
IS50-32-125	6.3	5	1450	0.55	50	32
IS50-32-160	12.5	32	2900	3	50	32
IS50-32-160	6.3	8	1450	0.55	50	32
IS50-32-200	12.5	50	2900	0.5	50	32
IS50-32-200	6.3	12.5	1450	0.75	50	32
IS50-32-250	12.5	80	2900	11	50	32
IS50-32-250	6.3	20	1450	1.5	50	32
IS65-50-125	25	20	2900	3	65	50
IS65-50-125	12.5	5	1450	0.55	65	50
IS65-50-160	25	32	2900	5.5	65	50
IS65-50-160	12.5	8	1450	0.75	65	50
IS65-40-200	25	50	2900	7.5	65	40
IS65-40-200	12.5	12.5	1450	1.1	65	40
IS65-40-250	25	80	2900	15	65	40
IS65-40-250	12.5	20	1450	2.2	65	40
IS65-40-315	25	125	2900	30	65	40
IS65-40-315	12.5	32	1450	4	65	40
IS80-65-125	50	20	2900	5.5	80	65
IS80-65-125	25	5	1450	0.75	80	65
IS80-65-160	50	32	2900	7.5	80	65
IS80-65-160	25	8	1450	1.5	80	65
IS80-50-200	50	50	2900	15	80	50
IS80-50-200	25	12.5	1450	2.2	80	50
IS80-50-250	50	80	2900	22	80	50
IS80-50-250	25	20	1450	3	80	50
IS80-50-315	50	125	2900	37	80	50
IS80-50-315	25	32	1450	5.5	80	50
IS100-80-125	100	20	2900	11	100	80
IS100-80-125	50	5	1450	1.5	100	80
IS100-80-160	100	32	2900	15	100	80
IS100-80-160	50	8	1450	2.2	100	80
IS100-65-200	100	50	2900	22	100	65
IS100-65-200	50	12.5	1450	4	100	65
IS100-65-250	100	80	2900	37	100	65
IS100-65-250	50	20	1450	5.5	100	65
IS100-65-315	100	125	2900	75	100	65
IS100-65-315	50	32	1450	11	100	65
IS125-100-200	200	50	2900	45	125	100
IS125-100-200	100	12.5	1450	7.5	125	100
IS125-100-250	200	80	2900	75	125	100
IS125-100-250	100	20	1450	11	125	100
IS125-100-315	200	125	2900	110	125	100
IS125-100-315	100	32	1450	15	125	100
IS125-100-400	100	50	1450	30	125	100
IS150-125-250	200	20	1450	18.5	150	125
IS150-125-315	200	32	1450	30	150	125
IS150-125-400	200	50	1450	45	150	125
IS200-150-250	400	20	1450	37	200	150
IS200-150-315	400	32	1450	55	200	150
IS200-150-400	400	50	1450	90	200	150
