CQ型不銹鋼磁力泵

CQ型不銹鋼磁力驅動泵以靜密封取代動密封，使泵的過流部件處于密封狀態，解決了其他泵機械密封無法避免的跑、冒、滴之弊病。磁力泵選用耐腐蝕、高強度的工程塑料、鋼玉陶瓷、不銹鋼等作為制造材料，因此它具有良好的抗腐蝕性能。

產品說明書下載點擊獲取產品安裝圖紙

下一個：返回列表上一個：CQB型磁力驅動泵

概述

一、CQ型不銹鋼磁力驅動泵產品概述:

CQ型不銹鋼磁力驅動泵(簡稱磁力泵)是將永磁聯軸器的工作原理應用于離心泵的產品，設計合理，具有全密封、無泄漏、耐腐蝕等特點。

二、CQ型不銹鋼磁力驅動泵主要特點：
CQ型不銹鋼磁力驅動泵以靜密封取代動密封，使泵的過流部件處于密封狀態，解決了其他泵機械密封無法避免的跑、冒、滴之弊病。磁力泵選用耐腐蝕、高強度的工程塑料、鋼玉陶瓷、不銹鋼等作為制造材料，因此它具有良好的抗腐蝕性能。

三、CQ型不銹鋼磁力驅動泵產品用途：
CQ型不銹鋼磁力驅動泵結構緊湊、外形美觀、體積小、噪音低、運行可靠、使用維修方便。可應用于化工、制藥、石油、電鍍、食品、電影照相洗印、科研機構、國防工業等單位抽送酸、堿液、油類、稀有貴重液、毒液、揮發性液體，以及循環水設備配套、過濾機配套。特別是漏、易燃、易爆液體的抽送。

四、CQ型不銹鋼磁力驅動泵的安裝和使用：
1、CQ型磁力泵應水平安裝，不宜豎立，塑料泵體不得承受管路重量，對于特殊要求垂直安裝的場合，電機務必朝上。
2、當抽吸液面高于CQ型磁力泵軸心線時，起動前打開吸入管道閥門即可，若抽吸液面低于泵軸心線時，管道需配備底閥。
3、泵使用前應進行檢查，電機風葉轉動要靈活，無卡住無異常聲響，各緊固件要緊固。
4、檢查CQ型磁力泵電機旋轉方向是否與磁力泵轉向標記一致。
5、CQ型磁力泵電機啟動后，緩慢打開排出閥，待泵進入正常工作狀態后，再將排出閥調到所需開度。
6、CQ型磁力泵停止工作前，應先關閉排出閥門，然后關閉吸入管閥門。

五、CQ型不銹鋼磁力驅動泵使用注意事項
1、因磁力泵軸承的冷卻和潤滑是靠被輸送的介質，所以絕對禁止空動轉，同時避免在工作中途停電后再啟動時所造成時空載運轉。
2、被輸送介質中，若含有固體顆粒，泵入口要加過濾網：如含有鐵磁質微粒，需加磁性過濾器。
3、泵在使用中環境溫度應小于40℃，電機溫升不得超過75℃。 4、被輸送的介質及其溫度應在泵材允許范圍內（詳見附表）。工程塑料泵的使用溫度<60℃，金屬泵的使用溫度<100℃，輸送吸入壓力不大于0.2mpa，最大工作壓力1.6mpa、密度不大于1600kg/m3，粒度不大于30×10- 6m2/s的不含硬顆粒和纖維的液體。
5、對于輸送液為易沉淀結晶的介質，使用后應及時清洗，排凈泵內積液。 6、磁力泵運行500小時后，應拆檢軸承和端面動環的磨損情況，若軸承和軸套的間隙大于0.5～1mm，葉輪軸向竄動1.5～2mm時，應 更換軸承和軸向動環。

故障原因

故障形式	產生原因	排除方法
CQ型磁力泵不出水	1、水泵反轉	改變電機接線
	2、進水管道漏氣	杜絕漏氣
	3、泵腔蓄水太少	增加蓄水量
	4、電壓太高，啟動時聯軸器打滑	調正電壓
	5、吸程太高	降低砂安裝位置
CQ型磁力泵流量不足	1、吸入管徑太小	調換進水管
	2、葉輪流道阻塞	清洗葉輪
	3、揚程過高	開大出水閥
	4、轉速太低	恢復額定轉速
CQ型磁力泵揚程過低	1、流量過大	關小出水閥
CQ型磁力泵揚程過低	2、轉速太低	恢復額定轉速
CQ型磁力泵噪音太大	1、軸嚴重磨損	更換泵軸
	2、軸套嚴重磨損	更換軸套
	3、驅動磁鋼杯與隔離套接觸	拆除泵頭重新組裝
CQ型磁力泵漏液	o型密封圈損壞	更換o型密封圈

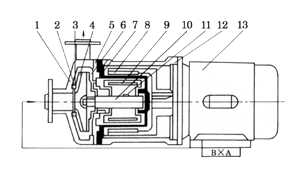

結構簡圖

1	泵殼	2	靜環	3	動環
4	葉輪	5	密封圈	6	隔板
7	隔離套	8	外磁鋼總成	9	內磁鋼總成
10	泵軸	11	軸套	12	聯接架
13	電機

型號意義

例如：40CQ-20Ｐ
40-泵進口直徑
CQ-磁力驅動泵
20-工作揚程
Ｐ－材質為不銹鋼

性能參數

型號	口徑		流量 (m³/h)	揚程 (m)	電機功率 (kW)	電壓 (V)	材質
型號	進口	出口	流量 (m³/h)	揚程 (m)	電機功率 (kW)	電壓 (V)	材質
14CQ-5	14	10	1.2	5	0.12	220/380	不銹鋼
16CQ-8	16	12	1.8	8	0.18	220/380
20CQ-12	20	12	3	12	0.37	220/380
25CQ-15	25	20	5.4	15	1.1	380
32CQ-15	32	25	6.5	15	1.1	380
32CQ-25	32	25	4.8	25	1.1	380
40CQ-20	40	32	10	20	2.2	380
40CQ-32	40	32	11.5	32	4	380
50CQ-25	50	40	14.4	25	4	380
50CQ-32	50	40	13.2	32	4	380
50CQ-50	50	32	7.8	50	5.5	380
65CQ-25	65	50	16.8	25	5.5	380
65CQ-32	65	50	25	32	7.5	380
80CQ-32	80	65	50	32	11	380
50CQ-50	80	65	50	50	15	380
100CQ-32	100	80	60	32	15	380
100CQ-50	100	80 ,	60	50	18.5	380
注:表中16CQ-8---100CQ-50都可配防爆電機
