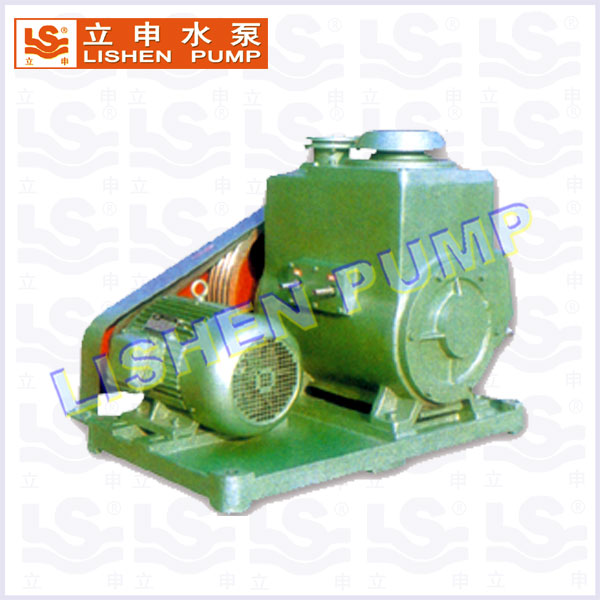

2X型雙級旋片式真空泵

2X系列真空泵為雙級結構，它的工作性能由高壓級與低壓級二部分組成，它的吸入口與真空容器或真空設備連接，在運轉時容器內的氣體將大量吸入與排出。當設備獲得真空時，高壓級排氣

概述

  2X系列真空泵為雙級結構，它的工作性能由高壓級與低壓級二部分組成，它的吸入口與真空容器或真空設備連接，在運轉時容器內的氣體將大量吸入與排出。當設備獲得真空時，高壓級排氣閥片將封閉，高壓級吸入的氣體將轉送到第二級，并經第二級吸入與排出，這樣真空設備可獲得一定的真空。該泵的技術參數6×10-2pa。根據用戶使用情況，可配備真空增壓泵，將該泵做為前級泵，由于增壓泵的抽氣力加強，前級泵連續抽除，能使你的設備獲得更高的真空。
    真空泵是比較精密，整個泵的工作都是聯系在一起的，所以它不適用于抽除含氧過高的、有毒的、有爆炸性的浸蝕黑色金屬的和對真空油起化學作用的各種氣體，也不可做為壓縮機和輸送泵使用。如有氣鎮裝置的泵，可抽除一定地的可凝汽體。
    真空泵可以用來直接獲得真空度在10~3托以下的真空作業，以及配合其它真空作業之用。
    真空泵一般在不低于5℃的室溫及不高于90%的相對溫度的環境內使用。

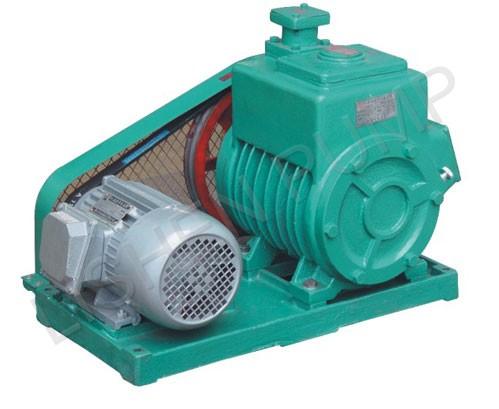

2X-15A型雙級旋片式真空泵（自然冷型）

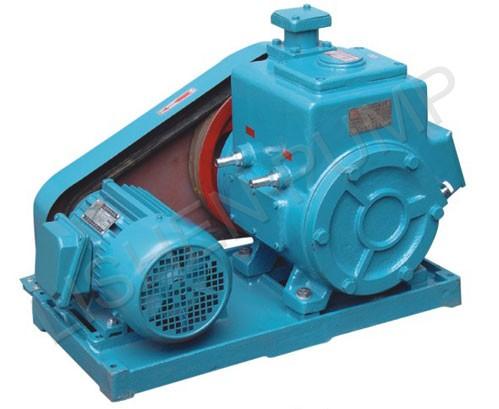

2X-15型雙級旋片式真空泵（水冷型）

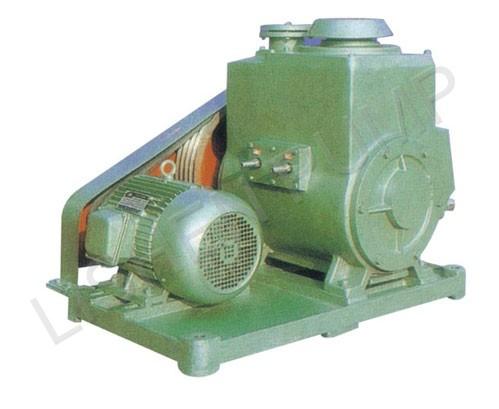

2X-70A型雙級旋片是真空泵(水冷型)

工作原理

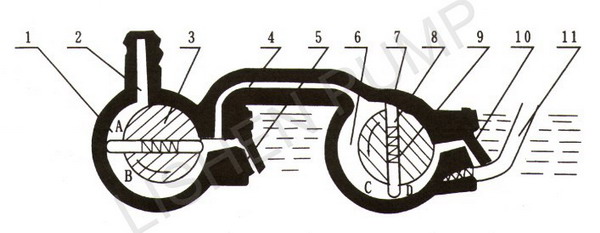

如圖所示是2X系列機械泵原理圖，轉子3及7與高真空室外1及低真空室6相切，轉子3及7沿箭頭方向旋轉，帶動轉子槽內滑動的轉片旋轉,由于彈簧9及離心力的作用, 轉片外端緊貼高低真空室的內表面滑動,把轉子與高低真空室所形成的月洼形空間從進氣嘴2到排氣閥門5和從過氣管4到排氣閥門10之間分隔開來,形成二或三個容積,并且周期性的大小變化,當在圖示位置繼續旋轉時A及C容積逐漸增大,被抽容積氣體沒進氣嘴進入泵內,同時B及D容積逐漸減少,壓力升高,隨后沖開排氣閥門5及10,將氣體排出真空室外,氣體經過油面而排于大氣之中,因為油是淹住排氣門的,故能防止氣體返回真空室。當抽氣壓強較高時,高低真空室的閥門都排氣,相當于單級泵,當真空度較高時,全部氣體進入真空室,再由排氣閥門10排出,此時二級串聯即進入雙級泵工作。如被抽除的氣體中含有較高的蒸汽氣體時，在氣體受到壓縮而其蒸汽的分壓強超過此蒸汽在泵內溫度下的飽和壓強時，此時蒸氣被壓縮成為液體，真空泵無法排出，而混在真空油內，使泵的性能大大降低。如果摻入適量的空氣，使蒸汽在受到壓縮時，其分壓強也低于泵溫的飽和壓強，則蒸汽在變成液體前就能被排出泵外去，故本系列2X-4以上的泵都裝有能放入一定量氣體的摻氣閥11見上圖。

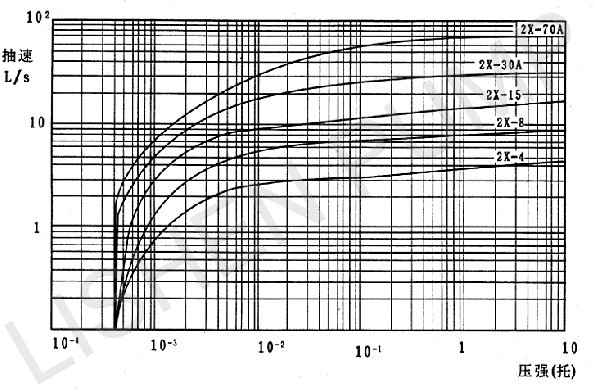

性能參數

項目\|抽氣速率\|型號		2X-4A	2X-8A	2X-8	2X-15A	2X-15	2X-30	2X-70	X-100B
		4	8		15		30	70	100
關氣鎮	Pa(Torr)	6×10-2(≤5×10-4)110							1.33Pa
開氣鎮		6×10-1(5×10-3)					(≤1×10)
電動機功率(KW)		0.55	1.1		1.5		3	5.5	7.5
溫升（℃）		≤100							≤60
進氣口徑		25	40		40		65	80	100
轉速(r/min)		450	590					420	450
用油量(L)		1	2		2.8		3	4.2	4.5
噪聲dB(A)		≤68	≤70		≤75		≤78(～70)	≤80(～75)	≤80
外形尺寸		56×34×37	79×43×54		79×53×54		78×50×56	91×65×70	135x83x107
適用電磁閥型號		DDC-JQ25	DDC-JQ40				DDC-JQ65	DDC-J, Q80	DDC-100
重量		55	80		110		232	330	510
冷卻方式		自然冷卻		水冷	自然冷	水冷
冷卻水量(L/min)		-		＞0.5	-	＞2	>1	>2	>2

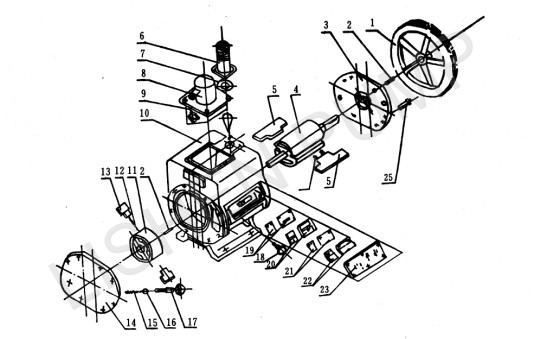

結構圖

2X型雙級旋片式真空泵零件表
1	皮帶輪	6	排氣咀	11	低轉子	16	鋼珠	21	閥片
2	鍵	7	密封圈	12	彈簧	17	手柄	22	檔板
3	前端板	8	排氣罩	13	底轉片	18	放油塞	23	油蓋
4	高轉子	9	過濾網	14	后端板	19	紙墊	24	定位銷釘
5	高轉片	10	泵體	15	彈簧	20	閥座
