BQW礦用隔爆型潛水排沙排污電泵

BQW礦用隔爆型潛水排沙排污電泵，用傳統干式隔爆三相異步電動機驅動的下吸外裝式礦用隔爆型潛污水電泵。按隔爆標準設計制造，在電機部分采用嚴格的隔爆措施，電動機機殼采用鑄鋼件，轉子軸采用不銹鋼材料，過流部件用球鐵材質精制而成。機組能抽干工作面地表淺層水，也可以長期潛入水中工作。電泵結構緊湊、輕小易移、無需引水、雙面密封、經久耐用、安全可靠、適應性強等優點。

產品說明書下載點擊獲取產品安裝圖紙

下一個：YW系列鑄鐵不銹鋼無堵塞液下排污泵上一個：QW/WQ型無堵塞潛水排污泵

概述

BQW礦用隔爆型潛水排沙排污電泵|排污泵：
一、什么是BQW礦用隔爆型潛水排沙排污電泵：
BQW礦用隔爆型潛水排沙排污電泵，用傳統干式隔爆三相異步電動機驅動的下吸外裝式礦用隔爆型潛污水電泵。按隔爆標準設計制造，在電機部分采用嚴格的隔爆措施，電動機機殼采用鑄鋼件，轉子軸采用不銹鋼材料，過流部件用球鐵材質精制而成。機組能抽干工作面地表淺層水，也可以長期潛入水中工作。電泵結構緊湊、輕小易移、無需引水、雙面密封、經久耐用、安全可靠、適應性強等優點。
二、BQW礦用隔爆型潛污水電泵應用領域及可輸送的介質：
BQW礦用隔爆型潛污水電適用于煤礦井下巷道及采掘工作面，其他工作介質中含有甲烷或煤塵爆炸性氣體混合物的環境中排放地下水及含有懸浮煤粉的煤水。也適用于石化系統易爆環境。在采掘工作面、巷道、井底水窩、局部積水水坑、選煤廒排水、工程排水等場合使用。
1.含有甲烷或煤塵爆炸氣體混合物地下水及含有懸浮煤粉的煤水。
2.石化系統易爆環境中的污水及一般地下水。
三、BQW礦用隔爆型潛污水電泵使用條件：
電泵在下列適用條件下能連續正常運行
1.電源頻率為50Hz，額定電壓380V或660V (允許偏差±5%）的三相交流電。
(用戶訂貨時須標明電泵電壓值）。
2.電泵淺水中和潛入水下深度不超過5m。
3.輸送介質的溫度不超過40℃。
4.被抽送液體的值為6.5-10。
5.污水中含有固體雜質的體積比一般不超過2%。
6.海拔高度不得超過1000米。
四、BQW礦用隔爆型潛污水電泵的電機性能：
電機為全封閉.礦用隔爆型干式三相潛污水電泵用電動機
外殼防護形式：1Px8 ?緣等級：F級
標準電壓（50Hz)：三相380V或660V
外殼標志：隔爆標志"ExdI"及安全標志"MA"

性能參數

型號	流量	揚程	功率	出水口徑		轉速	電壓	泵外徑	電流	電纜長度	重量
型號	M³/h	m	Kw	mm	inch	r/min	V	Mm	A	M	Kg
BQW10-34-2.2	10	34	2.2	40	1.5"	2860	380/660	250	5.7/3.3	5	67
BQW12-26-2.2	12	26	2.2	40	1.5〃	2860	380/660	250	5.7/3.3	5	67
BQW9-22-2.2	9	22	2.2	50	2.0〃	2860	380/660	270	5.7/3.3	5	68
BQW15-15-2.2	15	15	2.2	50	2.0"	2860	380/660	270	5.7/3.3	5	65
BQW25-10-2.2	25	10	2.2	65	2.5"	2860	380/660	270	5.7/3.3	5	67
BQW35-7-2.2	35	7	2.2	65	2.5"	2860	380/660	270	5.7/3.3	5	70
BQW10-44-3	10	44	3	40	1.5"	2860	380/660	270	7.4/4.4	5	73
BQW12-34-3	12	34	3	40	1.5"	2860	380/660	270	7.4/4.4	5	72
BQW15-22-3	15	22	3	50	2"	2860	380/660	270	7.4/4.4	5	73
BQW15-30-3	15	30	3	40	1.5"	2860	380/660	270	7.4/4.4	5	72
BQW25-17-3	25	17	3	65	2.5"	2860	380/660	305	7.4/4.4	5	70
BQW40-12-3	40	12	3	65	2.5"	2860	380/660	305	7.4/4.4	5	70
BQW12-40-4	12	40	4	40	1.5"	2860	380/660	280	9.8/5.6	5	76
BQW15-32-4	15	32	4	50	2.0"	2860	380/660	270	9.8/5.6	5	77
BQW15-45-4	15	45	4	40	1.5"	2860	380/660	270	9.8/5.6	5	77
BQW25-32-4	25	32	4	50	2.0"	2860	380/660	305	9.8/5.6	5	77
BQW40-16-4	40	16	4	65	2.5"	2860	380/660	305	9.8/5.6	5	79
BQW50-14-4	50	14	4	65	2.5"	2860	380/660	305	9.8/5.6	5	79
BQW12-50-5.5	12	50	5.5	Ø40	1.5"	2860	380/660	315	13.1/7.6	5	86
BQW15-55-5.5	15	55	5.5	Ø40	1.5"	2860	380/660	315	13.1/7.6	5	85
BQW20-35-5.5	20	35	5.5	Ø50	2"	2860	380/660	315	13.1/7.6	5	86
BQW25-40-5.5	25	40	5.5	Ø50	2"	2860	380/660	315	13.1/7.6	5	85
BQW30-36-5.5	30	36	5.5	Ø50	2"	2860	380/660	315	13.1/7.6	5	85
BQW12-60-7.5	12	60	7.5	Ø40	1.5"	2860	380/660	325	16/9.4	5	125
BQW20-40-7.5	20	40	7.5	Ø40	1.5"	2860	380/660	325	16/9.4	5	130
BQW45-22-7.5	45	22	7.5	Ø80	3.5"	2860	380/660	525	16/9.4	5	138
BQW70-16-7.5	70	16	7.5	Ø80	3.5"	2860	380/660	525	16/9.4	5	138
BQW100-12-7.5	100	12	7.5	Ø80	3.5"	2860	380/660	525	16/9.4	5	138

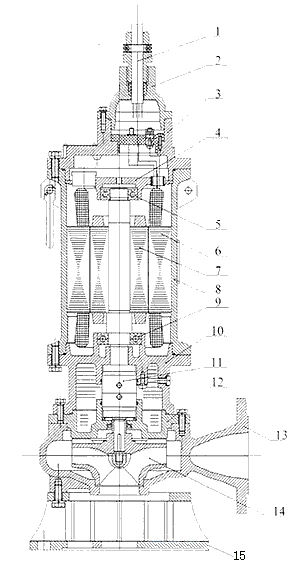

結構圖

序號	名稱	材料
1	電纜	礦用U型電纜
2	出線盒	HT250鑄鐵
3	上蓋	HT250鑄鐵
4	上軸承支架	HT250鑄鐵
5	上軸承
6	定子
7	轉子	3Cr13不銹鋼
8	機座	45#鋼
9	下軸承
10	下軸承支架	HT250鑄鐵
11	機械密封	硬質合金
12	葉輪上蓋	QT600-3球鐵
13	渦殼	QT600-3球鐵
14	葉輪	QT600-3球鐵
15	底座	HT250鑄鐵
