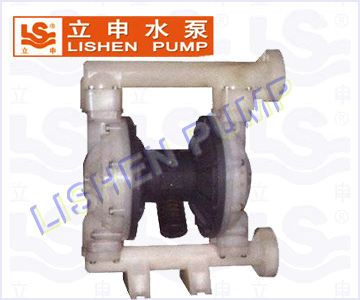

QBL型氣動隔膜泵

QBL氣動隔膜泵屬于一種液體輸送機械，采用壓縮空氣為動力源，具壓力和流量自動調節特性，在工作壓力范圍內可任意設定壓力，即使輸出口堵塞流量為零時也不會損壞泵，產品用于流體的輸送和作為加壓濾機的進料泵

產品說明書下載點擊獲取產品安裝圖紙

下一個：工程塑料氣動隔膜泵上一個：QBL-25鋁合金氣動隔膜泵

概述

QBL氣動隔膜泵屬于一種液體輸送機械，采用壓縮空氣為動力源，具壓力和流量自動調節特性，在工作壓力范圍內可任意設定壓力，即使輸出口堵塞流量為零時也不會損壞泵，產品用于多種流體的輸送和作為加壓濾機的進料泵。泵的氣液部分采用積木式設計，各部件具有多種不同材料，可供選用組合以適合輸送不同的流體，如多種高含量和含有強磨損型顆粒的物料，無堵塞通過的顆粒直徑大，適用于輸送強酸、強堿等強腐蝕介質。采用壓縮空氣作為驅動力，氣液兩相隔離，采用靜密封結構，有無泄漏和免潤滑等優點，工作時無電火花產生，尤其適用于要求防爆的場合，氣動馬達采用抗阻塞、非平衡、先導閥技術設計，即使在較低的壓縮空氣壓力下也具有較強的輸送能力。
QBY-L型氣動隔膜泵的工作原理是通過交替作用在空氣的壓力差推動雙隔膜片動作，在液體腔形成對流體吸、壓交替作用，通過進料口和出料口單向閥，從而輸送流體。當壓縮空氣運動管內有壓力時泵就開始了工作，并維持一定的管路壓力，直到管路壓力達到設定值。
QBY-L型氣動隔膜泵能輸送花生醬土豆泥巧克力啤酒花糖漿油漆顏料膠水粘合劑瓦瓷陶器釉漿磨料劇毒易燃易揮發液體污水水泥灰漿強酸強堿強腐蝕介質，也可以作為固液分離設備如壓濾機的前級送壓裝置使用.
QBL型氣動隔膜泵體材質分不銹鋼泵、鋁合金泵。泵吸取多種高溫液體最高耐150℃。
隔膜材質：特氟隆，氟橡膠，丁腈橡膠。按工況輸送不同的介質來選擇隔膜（標配為特氟隆膜片）。

特點

QBY-L型氣動隔膜泵以壓縮空氣為動力是一種由膜片往復變形造成容積變化的容積泵，其工作原理近似于柱塞泵，由于隔膜泵工作原理的特點，因此隔膜泵具有以下特點：
(1)可以通過含顆粒液體：因?yàn)槿莘e式工作且進口為球閥，所以不容易被堵。
(2)對物流的剪切力低：工作時是怎么吸進怎么吐出，所以對物料的攪動小，適用于不穩定物質的輸送。
(3)流量可調節，可以在物料出口處加裝節流閥來調節流量。
(4)具有自吸的功能。
(5)可以空運行，而不會有危險。
(6)可以潛水工作。
(7)可以輸送的流體廣泛，從低粘度的到高粘度的，從腐蝕性的到粘稠的。
(8)沒有復雜的控制系統，沒有電纜、保險絲等(氣動隔膜泵)。

使用注意事項

1.輸送易沉淀、易“凍結固化”的流體時，當泵停用一段時間不運行時，停用前一定要用合適的溶劑將泵內外沖洗干凈，以避免堵塞損壞。
2.運行過程中如泵要停用幾小時，請切斷壓縮空氣。
3.可以用調節氣動隔膜泵的壓縮空氣的壓力和流量的方式來調節泵的流量。也可以調節進料的流量來控制，請不要使用軟管和通徑過小的進料管，以免進料管吸癟阻力過大阻塞進料。
4.在泵正壓進料時，建議在驅動泵的壓縮空氣進氣口安裝一切斷閥。
5.請將泵堅固安裝好，以免在工作時的振動損壞泵。

性能參數

產品名稱	英制英寸	流量	揚程	出口壓力	吸程	介質	最大允許通過	最大供氣壓力	最大空氣消耗量	噪聲	配置信息
(mm)	(inch)	(m3/h)	(m)	(MPa)	(m)	比重	顆粒直徑	(kgf/cm2)	(m3/min)	（db）	配置信息
QBL-15	1/2"	0-1.5	0-55	0.6	5	≤1.5	1.2	8	0.3	≤60	膜片：2片橡膠+2片特氟隆。球、球閥座、密封圈：特氟隆。泵體材質與介質接觸部份可選鋁合金、304不銹鋼、316不銹鋼。
QBL-20	3/4"	0-2	0-55	0.6	5	≤1.5	1.5	8	0.3	≤60
QBL-25	1"	0-4	0-65	0.8	7	≤1.5	4	8	0.6	≤80
QBL-40	1 1/2"	0-12	0-65	0.8	7	≤1.5	6	8	0.9	≤85
QBL-50	2"	0-18	0-65	0.8	7	≤1.5	8	8	0.9	≤85
