DP型微型塑料隔膜泵

概述

DP型微型電動隔膜泵是用微型直流電動機（電壓為12V、24V的電動機）做動力驅動裝置，驅動內部機械偏心裝置做偏心運動，由偏心運動帶動內部的隔膜做往復運動。從而對固定容積的泵腔內的空氣進行壓縮（壓縮時抽氣口關閉，排氣口打開形成微正壓）、拉伸（壓縮時排氣口關閉，抽氣口打開形成負壓），在泵抽氣口處與外界大氣壓產生壓力差，在壓力差的作用下，將氣體壓（吸）入泵腔，再從排氣口排出。
一、微型電動隔膜泵產品特點:
1.噪音低、耐腐蝕、壓力高,自吸高度5m。
2.介質溫度可達60℃。
3.允許干運轉。
4.內裝壓力開關以保護泵運轉時不受損壞。
5.內裝溢流閥控制泵的正常運行。
6.拆裝方便。
7.采用安全低電壓,保證人身安全。
二、微型電動隔膜泵產品用途:
1.適用于家用自來水增壓、汽車沖洗、輪船上海水淡化.
2.適用于反滲透純水機、水處理設備、過濾機、噴霧裝置、化工計量加液及衛生、環保、印刷等行業中使用.

安裝指南

1.安裝時,需拔出隔膜泵進出口的封蓋.
2.裝有隨泵附帶的進出口接頭,DP-130 DP-125 DP-100 DP-60型隔膜泵進出口采用ZG3/8″外牙G29/64″彎管接頭;DP-35隔膜泵進出口采用3/8″外牙軟管接頭.
3.泵應按水平安裝;如需垂直安裝時,泵頭應朝下.
4.在泵的進出管道中安裝一個過濾器,這是泵有效使用的保證.(DP-35型泵頭內已裝有過濾網,無需安裝過濾器).
5.泵的底座分尼龍底座,鐵底座橡膠腳柱.
微型隔膜泵指的就是微型真空泵，指具備一進一出的抽氣嘴、排氣嘴各一個，內部通過機械裝置使泵內部的隔膜做往復式運動，并且在進口處能夠持續形成真空或負壓，排氣嘴處形成微正壓；工作介質主要為氣體，體積小巧的一種儀器。

工作原理

第一種工作模式：電機的圓周運動，通過機械裝置使泵內部的隔膜做往復式運動，從而壓縮、拉伸泵腔內的空氣形成負壓，在抽氣口處與外界大氣壓產生壓力差，在壓力差的作用下，將氣體吸入泵腔，再從排氣口排出。　　
第二種工作模式：微型隔膜泵是利用螺桿的回轉來吸排液體的。微型隔膜泵中間螺桿為主動螺桿，由原動機帶動回轉，兩邊的螺桿為從動螺桿，隨主動螺桿作反向旋轉。主、從動螺桿的螺紋均為雙頭螺紋。由于各螺桿的相互嚙合以及螺桿與襯筒內壁的緊密配合，在微型隔膜泵的吸入口和排出口之間，就會被分隔成一個或多個密封空間。隨著螺桿的轉動和嚙合，這些密封空間在泵的吸入端不斷形成，將吸入室中的液體封入其中，并自吸入室沿螺桿軸向連續地推移至排出端，將封閉在各空間中的液體不斷排出，猶如一螺母在螺紋回轉時被不斷向前推進的情形那樣，這就是微型隔膜泵的基本工作原理。

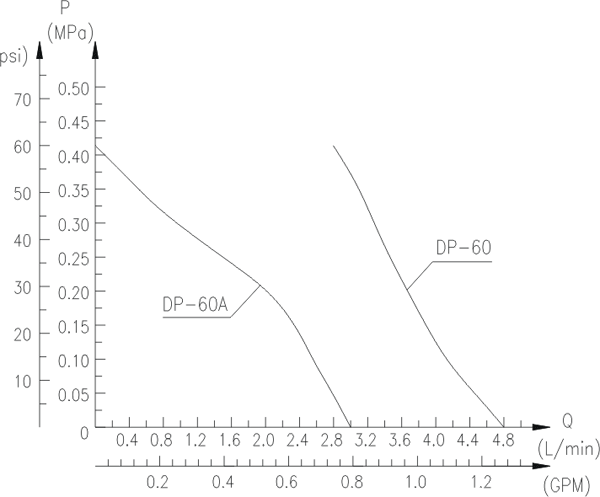

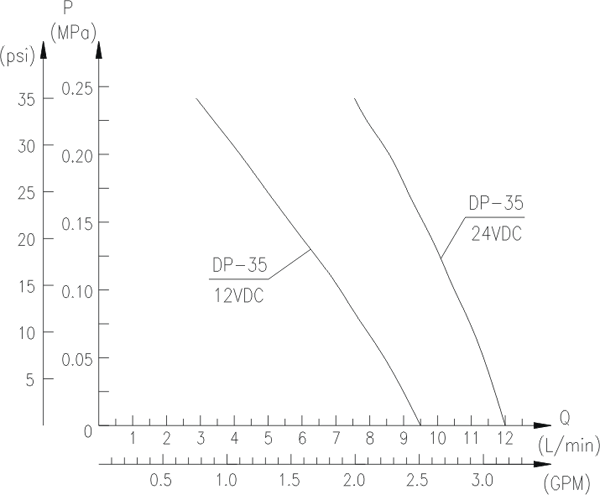

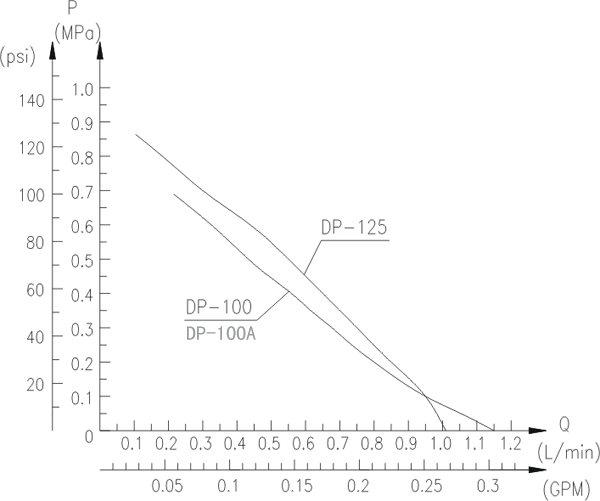

性能參數

型號	電壓 (VDC)	最大流量 GPM/(LPM)	轉速 (r/min)	最高壓力 psi/(MPa)	吸程 (m)	調壓開關 (MPa)	功率 (W)
DP-35	12	2.5/(9.5)	1200	35/(0.24)	5	35(0.24)	40
DP-35	24	3.2/(12)	1300	35/(0.24)	5	35(0.24)	40
DP-60	12	1.3/(5.0)	1200	60/(0.42)	5	60(0.42)	40
DP-60	24	1.3/(5.0)	1200	60/(0.42)	5	60(0.42)	40
DP-60A	12	0.8/(3.0)	375	60/(0.42)	5	-	20
DP-100(A)	24	0.32/(1.2)	375	100/（0.68）	5	100（0.68）	10
DP-100	24	0.32/(1.2)	375	100/（0.68）	5	100（0.68）	10
DP-125	24	0.26/(1.0)	375	125/（0.86）	5	125（0.86）	10
DP-130(B)	12	0.45/(1.7)	470	130/（0.90）	5	125（0.86）	15
DP-130	24	0.45/(1.7)	470	130/(0.90)	5	/	15
DP-130	12	0.45/(1.7)	470	130/(0.90)	5	/	15
