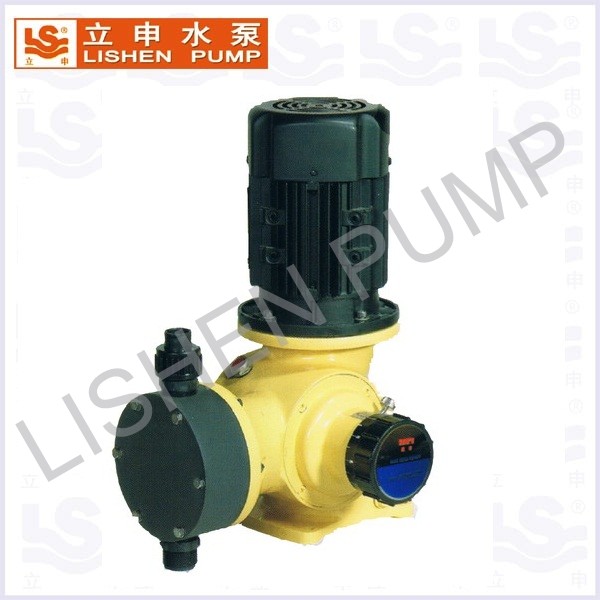

GM隔膜型計量泵

GM隔膜計量泵為機械隔膜式計量泵主要是往復式計量泵、按泵的缸數可分為單缸、雙缸、三缸等多種類型。GM精密隔膜計量泵可輸送溫度-30℃—100℃，粘度為0.3—800mm2/s不含固體顆粒等腐蝕性或非腐蝕性液體介質。

產品說明書下載點擊獲取產品安裝圖紙

下一個：JMW隔膜式計量泵上一個：GB系列隔膜式計量泵

概述

GM隔膜計量泵：
一、什么是GM計量泵：
      GM隔膜計量泵為機械隔膜式計量泵主要是往復式計量泵、按泵的缸數可分為單缸、雙缸、三缸等多種類型。
      GM隔膜計量泵可輸送溫度-30℃—100℃，粘度為0.3—800mm2/s不含固體顆粒等腐蝕性或非腐蝕性液體介質。
      GM隔膜計量泵可用于石油、化工、紡織、食品、造紙、原子能技術、電廠、塑料、制藥、水廠、環保等工業和科技部門。用來向加壓或常壓容器及管道內精確定量輸送不含固體顆粒的液體。其流量可以開機（或定機）時從0-100%范圍內無級調節。
      根據計量泵的特性，最少行程一般不小于總行程的10%，單缸泵適用于單一液體的場合；雙缸泵可作比例泵使用，也可并聯使用；三缸泵可作為三比例泵使用，也可三缸并聯，以達到較大排量，增高了液體的脈沖頻率，促使液體連續順暢加入；六缸泵可達三缸泵二倍效果。
     不同型號的計量泵均可根據用要求裝配變頻電機（能接收4-20mA電流信號）或防爆電機。
二、GM隔膜計量泵使用范圍：
隔膜式計量泵可調計量范圍：0-400L/H
最大壓力范圍：0-1.0MPa
驅動方式：電機驅動220V380V
三、GM隔膜計量泵控制方式：
控制方式：手動、自動控制(可接收4-20mA信號來調節流量)
1.接觸介質泵頭為PVC、可選PTFE、及不銹鋼材質。
2.隔膜為多層復合結構壓制而成，第一層超韌性Teflon耐酸薄膜，第二層EPDM彈性橡膠，第三層厚度3.mm SUS304支撐鐵芯，第四層采用強化尼龍纖維補強，第五采用EPDM彈性橡膠完全包履，可有效提升隔膜使用壽命。
3.在泵運行或停止時也可任意調節流量也可定量輸出。
4.采用凸輪機構．整體上無泄露，可安置于藥槽或管道上。
5.隔膜式計量泵鑄鋁殼體，散熱性能高，整體重量輕，適用各種酸堿藥液，無毒無味。
6.性價比高，普遍適用于，壓力要求不高的水處理行業。
四、GM隔膜計量泵性能參數：

泵頭部位材料	工作條件
計量泵頭：聚氯乙烯、SUS304、SUS316、聚四氟乙烯	環境溫度： -30℃ ---90℃
計量閥：聚氯乙烯、SUS304、SUS316、聚四氟乙烯	電機：二相、三相標準電機或防爆電機
閥球：二氧化硅、SUS304、SUS316、陶瓷	功率：0.75KW 1.1KW 1.5kw
密封：聚四氟乙烯、聚氯乙烯	防護等級：IP54

四、GM隔膜計量泵性能參數：

型號	流量	壓力	沖次	進出	重量
型號	(L/H)	(MPa)	（MIN-1）	口徑	(KG)
GB-350/0.6	350	0.6	96	DN15	55
GB-500/0.6	450	0.6	96	DN25
GB-750/0.5	750	0.5	144	DN25
GB-1000/0.4	1000	0.4	144	DN25
GB-1200/0.3	1200	0.3	144	DN40
GB-1500/0.3	1500	0.3	144	DN40
GB-1800/0.3	18500	0.3	144	DN40

故障排除及維修方法

GM隔膜型計量泵故障排除及維修方法：

序	故障特征	故障原因	排除方法
號	故障特征	故障原因	排除方法
1	計量泵完全不排液	1.吸入高度太高	1.降低安裝高度
		2.吸入管道阻塞	2.清洗疏通吸入管道
		3.吸入管道漏氣	3.壓緊或更換密封墊片
2	計量泵排液量不夠	1.吸入管道局部阻塞	1.疏通吸入管道
		2.吸入或排出閥內有異物卡阻	2.清洗吸排閥
		3.泵閥磨損關閉不嚴	3.修理或更換閥件
		4.轉速不足	4.檢查電機和電壓
3	計量泵排出壓力不穩定	1.吸入或排出閥內有雜物卡阻或漏氣	1.清除吸、排閥內的雜質
		2.管道未設置背壓閥	擰緊螺絲消除漏氣
			2.增設背壓閥
4	計量泵計量精度不夠	1.柱塞密封填料漏液	1.調整或更換密封填料
		2.吸入或排出閥磨損	2.更換吸排閥
		3.電機轉速不穩定	3.穩定電源頻率和電壓
		4.調節手輪移位	4.校準并固定
5	計量泵運轉中有沖擊聲	1.轉動零件松動或嚴重磨損	1.擰緊有關螺絲或更換新零件
		2.吸入高度過高	2.降低安裝高度
		3.吸入管道漏氣	3.壓緊吸入法蘭或螺母
		4.介質中有空氣	4.排除介質中的空氣
		5.吸入管徑太少	5.增大吸入管徑
		6.排出壓力過高	6.降低壓力

機械原理

GM系列計量泵機械原理：
1.傳動箱部件是由弓型連桿凸輪機構、行程調節機構和速比蝸輪機構組成；通過旋轉調節手輪來實行高調節行程，從面改變膜片伸縮距離來達到改變流量的目的。
2.泵的結構：該泵的由電機、傳動箱、缸體等三部份組成。
3.缸體部件是由泵頭、吸入閥組、排出閥組、膜片各膜片底座等組成。
4.流量調節特性：泵的流量調節是靠旋轉調節手輪，帶動調節螺桿轉動，從而改變挺桿間的間距，改變膜片在泵腔內移動行程來決定流量的大小。調節手輪的刻度決定膜片行程，精確率為95％.
5.工作原理：電機經聯軸器帶動蝸桿并通過蝸輪減速使主軸和偏心輪作回轉運動，由偏心輪帶動挺桿在導筒內作往復運動。連同膜片，通過單向閥的作用使泵腔內逐漸形成真空，此時吸入閥關閉，排出閥打開，吸入液體；當液體膜片向前死點移動時，此時吸入閥關閉，液體在膜片的推動下排出。在泵通過調節一定的行程的往復順還工作形成連續有壓力、定量的排放液體。

結構圖

GM系列隔膜式計量泵零部件說明：

序號	零件名稱	序號	零件名稱	序號	零件名稱	序號	零件名稱
1	電機	8	偏心輪軸承	15	頂桿	22	泵頭
2	電機座	9	主軸	16	導向軸套	23	螺栓
3	電機聯軸節	10	蝸輪	17	鍵	24	膜片
4	橡膠緩沖塊	11	軸承	18	彈簧座	25	油封
5	調節手輪	12	軸承蓋	19	彈簧	26	油封座
6	密封圈	13	螺絲	20	密封圈	27	出水閥總成
7	調節頂桿	14	蝸桿	21	進水閥總成	28	泵體
