JYZ液壓隔膜式計量泵

JYZ液壓隔膜式計量泵常用單聯的獨立參數提供用戶。JYZ液壓隔膜式計量泵采用兩種調節方式：一是改變泵的柱塞行程長度，可在停機或運行狀態進行。計量精度在土1%以內，用于手動調節的有調量表，千分尺來指示柱塞相對行程值。二是采用變頻電機與變頻器組合，改變輸入的電源頻率調節泵速，改變流量大小。此方法適用于自動、遙控及計算管理調節方式。

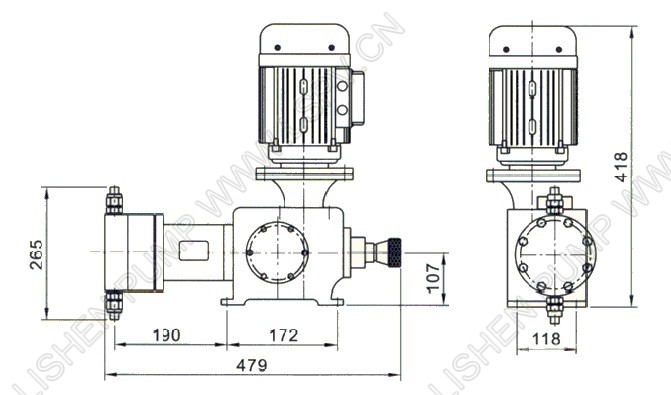

產品說明書下載點擊獲取產品安裝圖紙

下一個：JYZR液壓隔膜式計量泵上一個：JYX液壓隔膜式計量泵

概述

什么是JYZ液壓隔膜式計量泵：
JYZ液壓隔膜式計量泵常用單聯的獨立參數提供用戶。JYZ液壓隔膜式計量泵采用兩種調節方式：一是改變泵的柱塞行程長度，可在停機或運行狀態進行。計量精度在土1%以內，用于手動調節的有調量表，千分尺來指示柱塞相對行程值。二是采用變頻電機與變頻器組合，改變輸入的電源頻率調節泵速，改變流量大小。此方法適用于自動、遙控及計算管理調節方式。
也可根據用戶需要制造同機座同規格的多聯組合或不同機座不同規格組合。多聯式適用于工藝流程中需多種介質的比例配送。該泵可用于石油、化工、紡織、食品、造紙、原子能技術、電廠、塑料、制藥、水廠、環保等工業和科技部門。用來向加壓或常壓容器及管道內精確定量輸送不含固體顆粒的液體。其流量可以開機（或定機）時從0-100%范圍內無級調節。
根據計量泵的特性，最少行程一般不小于總行程的10%，單缸泵適用于單一液體的場合；組合泵可作比例泵使用，也可并聯使用；泵組合可作為三比例泵使用，也可三泵并聯，以達到較大排量，增高了液體的脈沖頻率，促使液體連續順暢加入。

性能及用途

JYZ液壓隔膜式計量泵性能：
可調計量范圍：0-630L/H
最大壓力承受范圍：0-25MPa
驅動方式：電機驅動
控制方式：手動、自動控制 (可接收4-20mA信號來調節流量)
配置方式：泵頭保溫、冷卻、電機可配防爆
1、綜合了機械隔膜式與柱塞式計量泵的雙重優點。
2、噪音小，經久耐用。
3、吐出壓力最高一款系列可達500KG。
4、定量輸出，在泵運行或停止時也可任意調節流量，計量精確度到正負百分之一。
5、通過液壓及N型曲軸機構來傳遞動力，性能平穩。

JYZ液壓隔膜式計量泵用途：
被采用于易燃、易爆、易揮發、強腐蝕、放射性、劇毒、懸浮液以及昂貴的液體介質輸送。

使用注意事項

JYZ型液壓隔膜式計量泵的的流量調節：
1．根據工藝流程的流量要求，將調量表或刻度盤轉相應的指示值。流量的調節應從小到大的原則。若需從大到小調節時（流量表），觀察指針隨調節手輪的旋轉而游動，當指針到要求位置時，并超過數格，再向大流量方向使指針，調要求值。調節完畢，需將手輪鎖緊。
2．流量調節可以在停車或運轉中進行，調定后泵的流量約需1-2分鐘才能穩定，流量越大，穩定時間就越長。
3．過載闊的調整，在出廠前已按額定排出壓力調定，如實際排出壓力與額定排出壓力不同時按下表(1)進行調整。
液壓隔膜式計量泵運轉前的準備工作
1．安裝驗收合格后，開機前應檢査各連接處螺栓、螺母不允許有任何松動，新泵應清除泵上的防腐或污垢，清除時應用煤油檫洗，切用鏟刮。
2．液壓油箱內注入適量的L-HM46液壓油，油量以油標水平中線為準。
3．傳動箱內注入適量的L-CKE460蝸輪油（SH/T0094-199)或L-CKE460工業閉式齒輪油（GB5903-1995)，油量以油標水平中線為準。
4．用手動聯軸器或電機，使柱塞全行程往復移動若干次，不得有任何卡阻現象。
5．按電機各牌接通電源，啟動電機，檢査電機的旋轉方向是否與轉向標志一致。（注：此時管路上的進出口闊應處于完全敞開狀態，否則后果自負）

JYZ液壓隔膜式計量泵使用注意事項：
1．計量泵使用前請在齒輪箱內加220#媧輪蝸桿油或50#齒輪油至油標，并在液壓油池內加L-HM32-46液壓油至油標。
2．計量泵開機之前一定要確保出口管路通暢（閥門全開〉。
3．計量泵要停止工作時先關閉計量泵，再關閉出口閥門。
4．計量泵電機接線一定要按照電機銘牌的電壓接線（380V或220V）。
5．不銹鋼管路接頭焊接時，切不可把焊渣或雜物掉入管路或閥體內（從而會造成計量泵不出水、壓力變小或流量變小）。
6．出口管路壓力一定要高于進口管路壓力，如果低于進口壓力，一定要加裝背壓閥，防止產生虹吸。
7．出口管路口徑一定要大于或等于，相應計量泵的標配口徑。

性能參數

型號	流量（L/H）	壓力（Mpa）	柱塞直徑（mm）	行程（mm）	泵速（mm）	電機功率（kw）	進出口徑（DN）	重量（kg）
JYZ 10/25	10	25	12	25	96/144	0.75	6	74
JYZ 10/20	10	20				0.55
JYZ 15/20	15	20				0.75
JYZ 15/15	15	15				0.55
JYZ 22/15	22	15	16			0.75
JYZ 22/8.0	22	8				0.55
JYZ 35/10	35	10				0.75
JYZ 35/8.0	35	8				0.55
JYZ 40/8.0	40	8	20			0.75	10	82
JYZ 40/6.3	40	6.3	20			0.55
JYZ 60/5.0	60	5	22			0.75
JYZ 60/4.0	60	4	22			0.55
JYZ 90/4.5	90	4.5	25			0.75
JYZ 90/3.5	90	3.5	25			0.55
JYZ 135/3.2	135	3.2	30			0.75
JYZ 135/2.4	135	2.4	30			0.55
JYZ 100/4.0	100	4	32			0.75	15	90
JYZ 100/1.6	100	1.6				0.55
JYZ 160/2.8	160	2.8				0.75
JYZ 160/2.0	160	2				0.55
JYZ 200/2.2	200	2.2	36			0.75
JYZ 200/1.6	200	1.6	36			0.55
JYZ 240/1.8	240	1.8	40			0.75
JYZ 240/1.3	240	1.3	40			0.55
JYZ 300/1.4	300	1.4	45			0.75
JYZ 300/1.0	300	1	45			0.55
JYZ 400/1.1	400	1.1	50			0.75
JYZ 400/0.8	400	0.8	50			0.55
