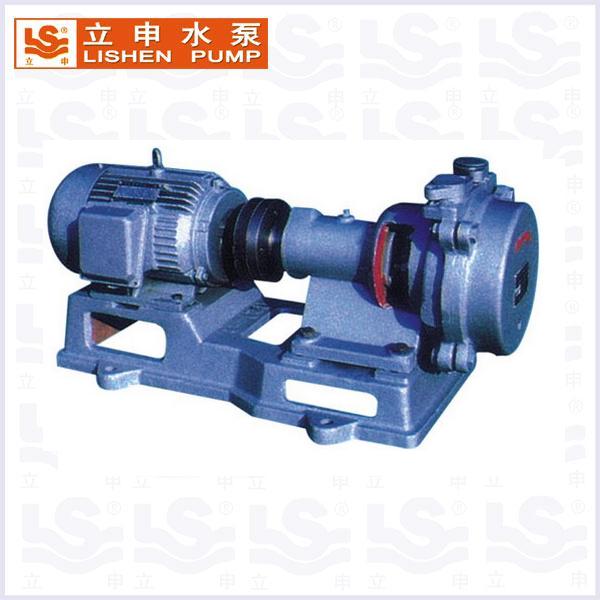

SZB型水環式真空泵
SZB型懸臂水環式真空泵適用抽吸空氣或不溶于水、不含固體顆粒、無腐蝕性氣體最高真空度可達85%，適合于大型水泵引水用。 目前制造的本型號泵有：SZB-4、 SZB-8。其中4（8）表示當水銀柱高為520毫米時的氣量（升/秒）。
下一個：SZ型水環式真空泵 上一個：SK水環式真空泵
目錄
概述
SZB型懸臂水環式真空泵適用抽吸空氣或不溶于水、不含固體顆粒、無腐蝕性氣體最高真空度可達85%，適合于大型水泵引水用。 目前制造的本型號泵有：SZB-4、 SZB-8。其中4（8）表示當水銀柱高為520毫米時的氣量（升/秒）。
SZB型水環式真空泵是懸壁式水環真空泵，SZB型水環式真空泵可供抽吸空氣或其它無腐蝕性，不溶于水，不含固體顆粒的氣體，最低吸入壓力為-0.086MPa。SZB型水環式真空泵被廣泛用于機械、石油、化工、制藥、食品等工業及其它領域。
結構簡圖及說明
|
1．泵蓋
|
2. 泵體
|
3. 葉輪
|
4. 填料
|
5. 填料壓蓋
|
6.托架
|
7.滾珠軸承
|
|
8. 聯軸器
|
9.葉輪平健
|
10.泵軸
|
11.填料環
|
12.軸承壓蓋
|
13.法蘭盤
|
14.聯軸器平健
|

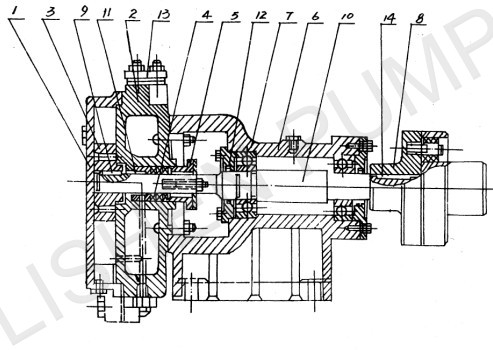

SZB型泵結構如圖一所示、工作室由泵體（2）、泵蓋（1）構成，上有進排氣口（詳見圖三），下有放水螺塞（15）（見圖三），泵蓋上有指示旋轉方向的箭頭，泵體有填料函和填料壓蓋（5），內裝填料（4）密封，泵體側面的螺絲孔（16）（見圖三）為補充水環消耗用水。 由鑄鐵制成葉輪（3），有12個葉片呈放射狀均分布，有平衡孔（其中兩個套扣供拆卸用）平衡軸向力。葉輪平鍵（9）與軸（10）聯接并可沿軸向滑動調節間隙。軸為優質鋼制成，支承在泵的托架（（6）內的兩個滾珠軸承（17）上，右端有彈性聯軸器（8）和電機直接聯接。托架（6）用鑄鐵制成，有止口保證與泵體準確聯接，軸承間有空腔，可存潤滑油，用稀油或黃油滑均可。從傳動方向看，泵軸為逆時針方向旋轉（右邊法蘭為排氣口，左邊法蘭為進氣口）。

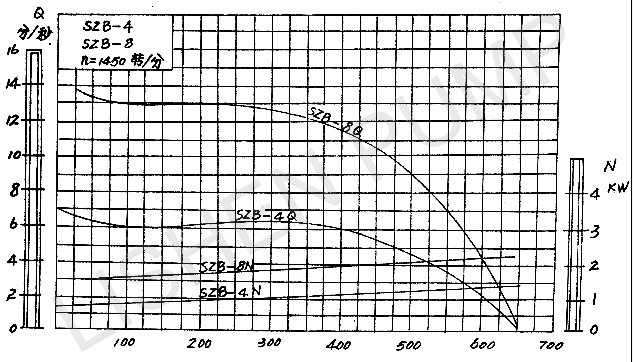

性能曲線圖
性能參數
|
型 號 |
排氣量Q |
毫米汞柱 |
最大真空度 |
轉數 |
電機功率（千瓦） |
口徑 |
泵重 |
||
|
米2/小時 |
升/秒 |
（mmHg） |
（轉/分） |
吸入 |
吐出 |
||||
|
SZB-4 |
19.8 |
5.5 |
440 |
80% |
1450 |
1.5 |
ZG1" |
ZG1" |
42 |
|
14.4 |
4 |
520 |
|||||||
|
7.2 |
2 |
600 |
|||||||
|
0 |
0 |
650 |
|||||||
|
SZB-8 |
38.2 |
10.6 |
440 |
80% |
1450 |
2.2 |
ZG1" |
ZG1" |
45 |
|
28.8 |
8 |
520 |
|||||||
|
14.4 |
4 |
600 |
|||||||
|
0 |
0 |
650 |
|||||||
